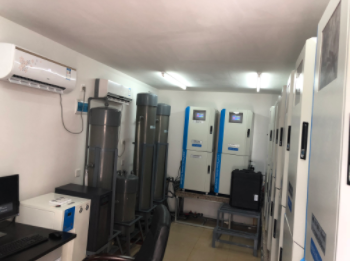

（现场站房）

       水质自动监测系统由集装箱式站房、仪表分析单元、取水单元、配水单元、控制系统、数据采集/处理/传输系统、防雷设备组成。其中仪表分析单元由五参数分析仪、高锰酸盐指数分析仪、氨氮分析仪、磷酸盐分析仪、铜分析仪、六价铬分析仪、ADCP流量、硝酸盐和亚硝酸盐分析仪、总磷总氮分析仪等组成；采水系统将水样采集预处理后供各分析仪表供各分析仪使用；系统泵阀及辅助设备由PLC控制系统统一进行控制；各仪表数据经RS232/485接口由数采工控设备进行统一数据采集和处理，系统数据有线光纤、3G无线传输两种传输模式。为防止雷击影响，水质自动监测系统配置完善的防直击雷和感应雷措施。系统配置智能环境监控单元对系统整体安全进行智能监控。
