采水单元

1 采水装置

采水装置包括水泵、管路、供电流速调节装置、压力流量监控设备和调节阀、保护管及相应的检测、控制、驱动电气电路组成，系统应采用双管双泵设计,一用一备。取水防护、设有警示标志。使用国标电缆，阀门采用进口产品使用寿命不得低于30万次

2 配水装置

⑴配水装置满足分析仪器对样品水流量和压力的要求。

⑵配水装置采用主体管路为串联结构，并采用干路无阻拦式过滤装置，具备开放可扩充性。

⑶为方便系统进行维护，全部仪器的取水管路设有旁路系统。

⑷在配水管路中设置压力或流量监控装置，实时监控采配水单元的运行状态，具备远程控制、报警功能。

⑸管材机械强度及化学稳定性好、寿命长、便于安装维护，不会对水样水质造成影响。

⑹室内部分有手动取水口，方便水样比对实验的采水。

⑺用管道排空设计，使管道内不存水，防止藻类在水管中孳生。

⑻配水单元根据不同监测项目配备预处理装置。

采水总体设计

采样头应在水面下0.5-1.0米浮动，并与水体底部有足够的距离（枯水期＞1米），以保证不受水体底部泥沙的影响。

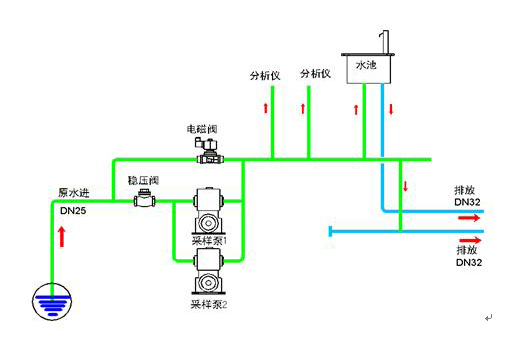

★采水系统须采用双泵、双管路设计，可互为备份，方便检修和维护。

★采水泵选用质量优良的潜水泵、自吸泵或潜污泵，可有效防止堵塞，采水泵流量应保证3T/h以上；室外采水管路超过100米时，采水泵电缆应选用比泵线线径大一倍的电缆，以避免压降。

采水系统应保证在河流不断流（采水点位上、下游50米无水）的情况下，能够正常采水。

可以根据河流丰、枯水期点位变化情况，动态调整采水位置。

栈桥式采水方式须保证坚固稳定，能抵挡洪水的冲击不被损坏。

采水装置应有清洗反吹系统，防止藻类的生成，避免影响水质。

取水口应有防堵塞措施。

通过流量或压力显示取水状态并能报警。

采水系统管路和电路应分开安装，采水管路材质必须保证不影响水质变化，管路外有必要的防水、防压、防冻保护措施，电线应该安装套管，采水管路和电路深埋不得小于80厘米，过路时必须加装钢套管。

子站站房内所有管路材质为内外抛光的不锈钢管路或PVC管道，管路安装前应清洗干净，有合理的流路设计，便于拆卸清洗，并配备足够的活动接头。
